Desviador de Feixe de Íons
SKU: Desviador de Feixe de Íons
info@tennessine.com.br
info@tennessine.com.br
SKU: Desviador de Feixe de Íons
Opção de Desviador de Feixe de Íons
É oferecida uma opção de componente de desviador de feixe de íons para proporcionar deflexão de feixe em 90 graus. Disponível como uma opção nos Sistemas de Série de Cluster.
Visão Geral

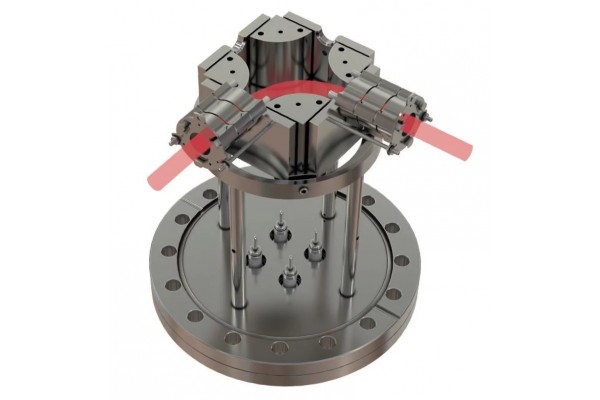

O desviador de feixe de íons da Hiden é um dispositivo especializado que permite direcionar um feixe de íons para um sistema de quadrupolo da Hiden.
Sua principal aplicação é em estudos de feixe molecular, onde pode desviar um feixe molecular em direção a um quadrupolo, detector ou diretamente para uma câmara de processo onde as moléculas podem ser depositadas em uma superfície específica. No entanto, ele é aplicável a qualquer aplicação de direção de feixe onde seja necessária uma curva de 90 graus. Idealmente, o feixe deve ser paralelo e colimado ao entrar no dispositivo, e uma lente pode ser incluída para facilitar isso. Além disso, uma lente de saída pode ser incluída para focalizar o feixe para a próxima parte do experimento.
O desviador de feixe de íons da Hiden é um dispositivo CC e usa uma fonte de alimentação única de dupla polaridade. Tipicamente, para um feixe com energia E (onde E está em eV), a voltagem necessária para operar a curva é ± 0,8 E (ou seja, 8 V para um feixe de 10 eV).
O defletor é totalmente escalável e versões maiores podem ser fabricadas para desviar feixes de diâmetros grandes.
Opções do Defletor de Feixe:
- Montado no Quadrupolo Tipo 582000
- Montado em Flange Conflat Tipo 582010
Recursos
- Deflexão de feixe em 90 graus
- Opções de montagem no quadrupolo ou em flange
