Microscopia Eletrônica

Conheça nossas soluções em Microscopia Eletrônica

Microscópios eletrônicos de varredura para uma ampla gama de necessidades de análise de superfície

Imagem

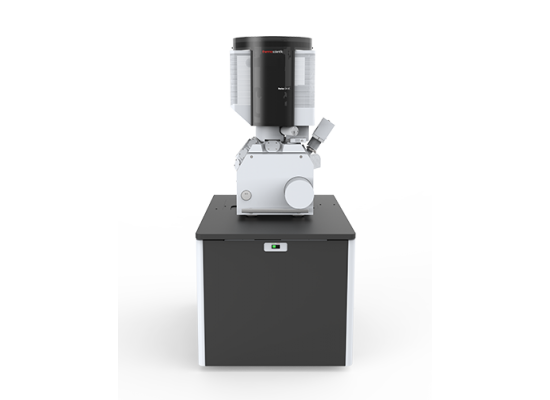

Microscopia Eletrônica De Varredura - MEV

Estes equipamentos oferecem imagens de altíssima resolução, ideal para uma ampla gama de aplicações em pesquisa e desenvolvimento, indústria de semicondutores, biologia e ciências forenses.Com tecnologia avançada, interface intuitiva e construção robusta, o MEV garante resultados rápidos e precisos, facilitando a análise detalhada de estruturas nanométricas.

Saiba mais https://cdn.tennessine.com.br/image/cache/catalog/Marcas/AuthDis-Spanish-SNGL-TS-CLR%20(1)-228x228.png
Imagem

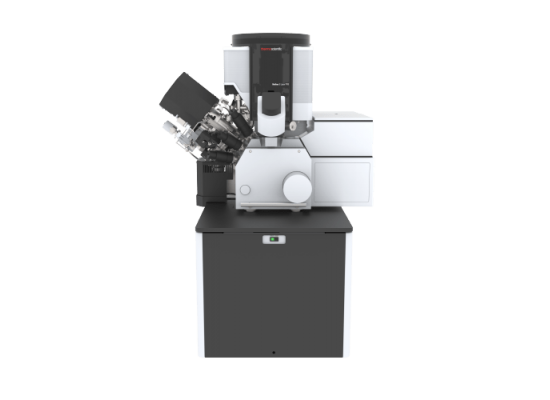

Microscopia Eletrônica de Varredura por Feixe de Íons Focalizados - MEV FIB

Estes instrumentos oferecem uma abordagem única para a investigação de materiais em escala nanométrica, combinando a capacidade de imagens de alta resolução do MEV com a precisão do feixe de íons focalizados. O MEV FIB permite a manipulação controlada de amostras, incluindo corte, deposição e nano fabricação, abrindo portas para uma ampla gama de aplicações em áreas como ciências dos materiais, eletrônica e biologia. Com sua capacidade de realizar análises detalhadas e intervenções precisas em amostras sensíveis, o MEV FIB é uma ferramenta essencial para pesquisadores e profissionais que buscam explorar os limites da microscopia eletrônica.

Saiba mais https://cdn.tennessine.com.br/image/cache/catalog/Marcas/AuthDis-Spanish-SNGL-TS-CLR%20(1)-228x228.png
Imagem

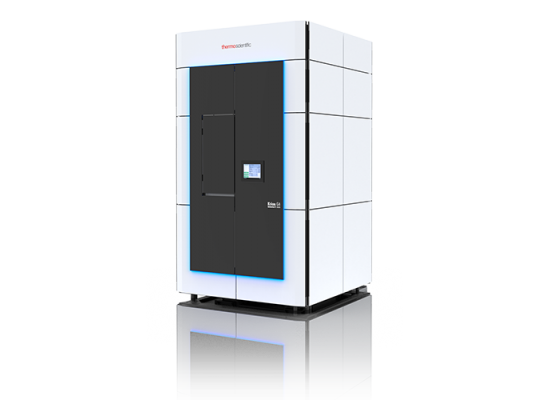

Microscopia Eletrônica de Transmissão - MET

Equipados com tecnologia de ponta, estes microscópios oferece imagens de alta resolução que revelam detalhes estruturais em uma escala nanométrica.Projetado para atender às demandas da pesquisa avançada e da análise de materiais, os MET's com tecnologia Thermo Fisher de fabricação proporcionam uma visão sem precedentes das amostras, permitindo insights profundos em áreas como ciências dos materiais, biologia celular e nanotecnologia. Conte com a confiabilidade e a precisão da Microscopia Eletrônica de Transmissão - MET para impulsionar suas descobertas científicas e avançar seu entendimento do mundo microscópico.

Saiba mais https://cdn.tennessine.com.br/image/cache/catalog/Marcas/AuthDis-Spanish-SNGL-TS-CLR%20(1)-228x228.png
Imagem

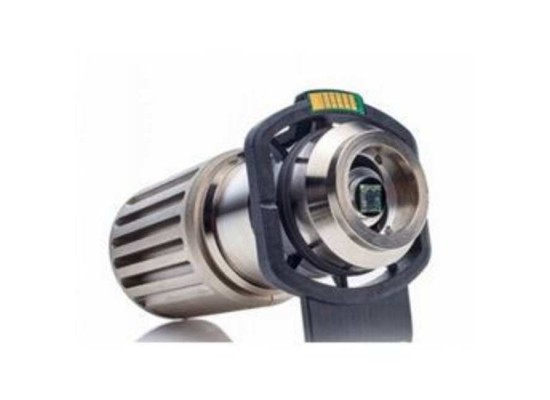

Acessórios para Microscopia Eletrônica

Confira nossa variedade de acessórios para tornar a sua pesquisa em Microscopia Eletrônica ainda mais eficiente!

Saiba mais https://cdn.tennessine.com.br/image/cache/catalog/Marcas/AuthDis-Spanish-SNGL-TS-CLR%20(1)-228x228.png

Perguntas Frequentes

O que é Microscopia Eletrônica de Varredura (MEV)?
MEV é uma técnica que utiliza um feixe de elétrons para criar imagens de alta resolução de superfícies de amostras, ideal para análise detalhada de estruturas nanométricas.

Quais são as principais aplicações do MEV?
O MEV é utilizado em pesquisa e desenvolvimento, indústria de semicondutores, biologia, ciências forenses e muitas outras áreas que requerem imagens de alta resolução.

Como funciona a MEV?
O MEV funciona varrendo um feixe de elétrons sobre a superfície da amostra e detectando os elétrons secundários emitidos para formar uma imagem.

Quais são as vantagens do MEV em comparação com outras técnicas de microscopia?
As vantagens incluem altíssima resolução, profundidade de campo, capacidade de analisar uma ampla gama de materiais e a obtenção rápida de resultados precisos.

O que é Microscopia Eletrônica de Varredura por Feixe de Íons Focalizados (MEV FIB)?
MEV FIB combina a capacidade de imagem de alta resolução do MEV com a precisão do feixe de íons focalizados, permitindo manipulação controlada de amostras.

Quais são as aplicações do MEV FIB?
Aplicações incluem investigação de materiais em escala nanométrica, corte e deposição de amostras, nano fabricação e análise detalhada em ciências dos materiais, eletrônica e biologia.

Como o MEV FIB difere do MEV convencional?
Além de criar imagens de alta resolução, o MEV FIB pode realizar cortes precisos, deposições e outras manipulações em escala nanométrica que não são possíveis com o MEV convencional.

Quais são as vantagens do uso de MEV FIB?
Permite análises detalhadas e intervenções precisas em amostras sensíveis, ampliando as capacidades de investigação e manipulação em pesquisa e desenvolvimento.

O que é Microscopia Eletrônica de Transmissão (MET)?
MET é uma técnica que usa um feixe de elétrons transmitidos através de uma amostra ultrafina para formar imagens de alta resolução das suas estruturas internas.

Quais são as principais aplicações do MET?
MET é amplamente utilizado em ciências dos materiais, biologia celular, nanotecnologia e outras áreas que requerem visualização detalhada de estruturas internas em escala nanométrica.

Como funciona o MET?
Funciona transmitindo um feixe de elétrons através de uma amostra fina e capturando os elétrons transmitidos para formar uma imagem detalhada da estrutura interna da amostra.

Quais são as vantagens do MET?
Oferece resolução extremamente alta e capacidade de revelar detalhes estruturais em escala atômica, proporcionando insights profundos em diversas áreas de pesquisa.

Quais tipos de acessórios estão disponíveis para microscopia eletrônica?
Disponíveis acessórios incluem suportes de amostras, detectores, câmeras, sistemas de preparação de amostras, e outros itens que aumentam a eficiência e capacidade dos microscópios eletrônicos.

Como os acessórios podem melhorar minha pesquisa em microscopia eletrônica?
Acessórios adequados podem aumentar a qualidade das imagens, melhorar a preparação de amostras, e facilitar a obtenção de resultados precisos e confiáveis.

Onde posso adquirir acessórios para microscopia eletrônica?
Acessórios podem ser adquiridos diretamente de fabricantes de microscópios eletrônicos, distribuidores autorizados e fornecedores especializados em equipamentos científicos.

Quais são os acessórios essenciais para iniciar no uso de microscopia eletrônica?
Essenciais incluem suportes de amostras, detectores específicos para o tipo de análise desejada, e sistemas de preparação de amostras, como dispositivos de corte ultrafino e sistemas de revestimento.
