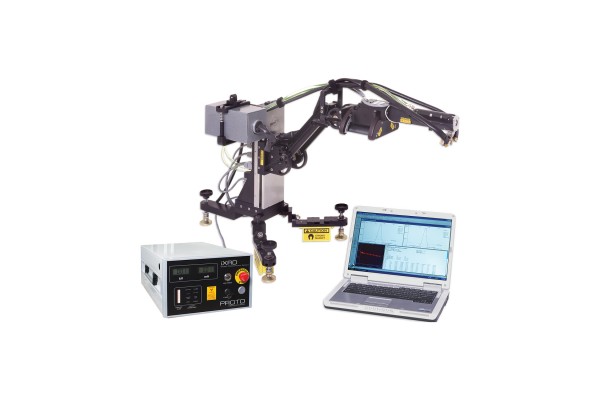

O iXRD é o sistema portátil de difração de raios X da Proto Manufacturing desenvolvido para medição de tensão residual e austenita retida em laboratório, chão de fábrica e campo.
Com abordagem modular por suportes de campo intercambiáveis, goniômetros especializados por geometria de acesso e unidade de controle autossuficiente de 300 W, o iXRD é um dos sistemas mais flexíveis e sofisticados disponíveis globalmente para esse tipo de análise.
Ao contrário de sistemas de gabinete fixo, o iXRD se adapta à peça — não o contrário. Seja em estruturas de grande porte que não podem ser desmontadas, em furos internos estreitos ou em componentes montados diretamente na linha de produção, o iXRD mantém a precisão exigida pela norma ASTM E915 independentemente da geometria e da localização da medição.
A Tennessine é a representante oficial da Proto Manufacturing no Brasil e oferece suporte técnico em português, treinamento de operadores e atendimento local para toda a linha iXRD
iXRD Standard
A configuração base da plataforma iXRD combina modularidade total com proteção radiológica completa. Disponível com telas de barreira portáteis e sinalizadores luminosos de feixe, o iXRD Standard pode ser configurado para acesso a peças de grandes dimensões, estruturas em campo ou geometrias de difícil acesso — adaptando goniômetro, suporte e montagem à necessidade de cada aplicação.
Goniômetros disponíveis
- MG40
Goniômetro versátil com distância focal de 40 mm e tubo de raios X padrão de 30 mm. Equilíbrio entre tamanho e alcance — permite medir internamente em furos a partir de 120 mm de diâmetro.
- MGR40
Versão do MG40 com eixo de rotação phi totalmente integrado para medições triaxiais automatizadas em campo, sem necessidade de reposicionamento manual da peça.
- MG30
Goniômetro compacto com distância focal de 30 mm e tubo de raios X miniaturizado de 16 mm. Indicado para acesso a geometrias restritas — capaz de medir internamente em furos a partir de 90 mm de diâmetro.
Montagens disponíveis
- Montagem Compacta
Configuração leve para uso em campo com necessidades simples de posicionamento.
- Cobra Arm
Braço articulado exclusivo da Proto que posiciona o goniômetro em qualquer direção no espaço — verticalmente para cima, horizontalmente ou invertido. Solução versátil para peças com geometrias complexas ou de difícil acesso.
- C-Frame
Montagem de fácil remoção que combina conveniência de medições triaxiais em campo com a acessibilidade do goniômetro MG40.
- Suportes de campo disponíveis
- FS2
Suporte básico de baixo custo com eixo Z automatizado de 100 mm para foco, Cobra Arm, pés magnéticos e pés reguláveis. Indicado para aplicações de campo com necessidades de posicionamento simples.
- FS4
Suporte mais utilizado para medições portáteis de tensão residual. Versão avançada com eixos X, Y e Z automatizados de 100 mm para posicionamento e mapeamento conveniente do goniômetro, Cobra Arm, pés magnéticos e reguláveis. Permite mapeamento de tensão residual portátil em campo.
- Suportes especializados
Para aplicações específicas, a Proto oferece suporte para dutos (Pipeline Stand), suporte de piso (Floor Stand), suporte em tripé (Tripod Stand) e mesa phi para medições angulares.
iXRD Combo
O iXRD Combo transforma a unidade portátil em um sistema de laboratório completo em minutos. O gabinete oferece ambiente de trabalho seguro e controlado para análises de rotina, sem abrir mão da portabilidade da plataforma iXRD quando necessário.
Disponível em configuração básica de gabinete ou com estágios integrados de manipulação de amostras. O tamanho padrão atende a maioria das aplicações laboratoriais, com opção de personalização por aplicação.
Cenário típico de uso: laboratório que realiza análises de rotina internamente (com iXRD Combo) e medições pontuais em campo na mesma semana — com o mesmo equipamento.
iXRD Modular Mapping
O iXRD Modular Mapping adiciona capacidade de mapeamento automático de tensão residual à plataforma portátil — recurso patenteado pela Proto Manufacturing. O sistema inclui estágio de rotação phi e estágio XY totalmente automatizado com curso de 300 × 200 mm, montados em base removível.
Flexibilidade operacional:
- A base de mapeamento pode ser destacada para acesso a peças de grande porte
- O eixo Z de 200 mm e o goniômetro MG40 podem ser removidos juntos e montados em pés magnéticos para uso em campo
Indicado para laboratórios que precisam de mapeamento abrangente do estado tensional de componentes e também de mobilidade para medições externas.
iXRD Gantry
O iXRD Gantry combina gabinete de laboratório com capacidade de uso em campo no mesmo sistema. O pórtico manual XY superior facilita o posicionamento do goniômetro MGR40 sobre a mesa de aço — ou pode ser posicionado fora da abertura frontal para peças superdimensionadas.
O estágio XYZ automatizado de 100 mm oferece mapeamento e posicionamento locais e pode ser removido com o goniômetro para uso em tripé no campo. A combinação de configurações dentro e fora do gabinete torna o iXRD Gantry um dos sistemas mais versáteis da linha.
Goniômetros Miniatura para Furos Estreitos
Para aplicações que exigem acesso a cavidades internas sem seccionamento da peça, a Proto Manufacturing desenvolveu a menor linha de instrumentos de medição de tensão residual do mundo. Combinando uma versão reduzida do detector PSSD proprietário com tubo de raios X de 16 mm, os goniômetros miniatura eliminam a necessidade de cortar ou destruir a amostra para acessar a superfície de medição.
MG15
Distância focal de 15 mm com tubo de 16 mm e detectores PSSD miniaturizados. Capaz de medir tensão de aro (hoop stress) internamente em furos a partir de 60 mm de diâmetro.
MG15 Axial
Mesmas especificações do MG15, orientado para medição de tensão axial internamente em furos a partir de 125 mm de diâmetro.
Aplicações típicas dos goniômetros miniatura: furos de fixação em componentes aeroespaciais, eixos, anéis de rolamento, cilindros hidráulicos e qualquer geometria interna que não pode ser seccionada para análise.
Unidade de controle e tecnologia de medição
Todos os modelos iXRD são equipados com uma unidade de controle compacta e portátil de 300 W que integra em um único módulo:
- Fonte de alta tensão
- Sistema de resfriamento do tubo de raios X
- Controle de motores
- Eletrônica do sistema
- Painel de exibição de kV, mA e intertravamentos de segurança
Portas externas para interface com gabinete ou barreira e sinalizadores luminosos de feixe e obturador garantem segurança operacional em qualquer ambiente — laboratório, campo ou chão de fábrica.
O iXRD pode ser equipado com detectores 2D de silício de estado sólido de última geração, com tecnologia de contagem de fótons, eficiência quântica excepcional e ruído praticamente nulo para coleta mais rápida e resultados mais precisos.
Os cartuchos de tubo de raios X permitem a troca rápida de tubo pelo próprio operador, mantendo o alinhamento preciso do sistema — fundamental para laboratórios que trabalham com diferentes materiais e precisam alternar entre ânodos (Cr, Co, Cu, Mn etc.).
Recursos avançados disponíveis em todos os modelos
- Mapeamento de tensão residual portátil (patenteado) — recurso exclusivo da Proto Manufacturing, disponível em campo com o suporte FS4
- Austenita retida automatizada — quantificação de %RA em aços a partir de 2%, conforme ASTM E915
- Determinação de XEC para calibração de material conforme ASTM E1426 (ensaio de flexão em quatro pontos)
- Aberturas de feixe redondas: 0,5 / 1,0 / 2,0 / 3,0 / 4,0 mm
- Aberturas de feixe retangulares: 0,5×3 / 1×3 / 0,5×5 / 1×5 / 2×5 mm
- Foco manual e automatizado para posicionamento preciso em geometrias complexas e mapeamento de grandes áreas
- Handles de travamento de giro rápido para reposicionamento ágil do goniômetro em campo
Software XRDWIN® 2.0
O iXRD opera com o software Proto XRDWIN® 2.0, plataforma Windows para coleta de dados e análise de tensão residual. Recursos incluídos:
- Regressão linear e elíptica
- Métodos Dolle-Hauk e triaxial
- Ajuste de pico: parabólico, gaussiano, Pearson VII, Cauchy, centroide e mid-chord
- Exibição gráfica de intensidade, largura de pico (FWHM) e curvas sin²ψ
- Utilitários para determinação de XEC, tensão principal, remoção de camadas, profundidade de penetração, austenita retida e figuras de polo
Aplicações típicas
- Petróleo, gás e petroquímica
Medição de tensão residual em dutos, vasos de pressão e estruturas soldadas diretamente em campo, sem necessidade de desmontagem. Suporte Pipeline Stand para acesso a geometrias cilíndricas.
- Aeroespacial e defesa
Análise de tensões em turbinas, fuselagens e componentes estruturais que não podem ser removidos para laboratório. Goniômetros miniatura para acesso a furos internos sem seccionamento da peça.
- Automotivo e siderurgia
Controle de qualidade na linha de produção — verificação de shot peening, tratamentos de superfície, forjamento e soldagem diretamente no chão de fábrica, sem interromper o fluxo de peças.
- Manufatura aditiva
Avaliação de tensões residuais em peças metálicas impressas de grande porte ou geometria complexa que não cabem em sistemas de gabinete fixo.
- Geração de energia e infraestrutura
Análise de pontes, turbinas eólicas, trilhos ferroviários e estruturas metálicas submetidas a carregamento cíclico — diretamente no local de instalação.
- Pesquisa e academia
Flexibilidade de configuração para experimentos com diferentes materiais, geometrias e condições de medição em um único sistema base.
Conformidade e segurança
- ASTM E915: Medição de tensão residual por difração de raios X
- ASTM E2860: Medição de austenita retida por difração de raios X
- ASTM E1426: Determinação de constantes elásticas de raios X (XEC)
- ANSI N43.2: Proteção radiológica em equipamentos de raios X
- CE: Conformidade com requisitos europeus de segurança
Telas de barreira portáteis, sinalizadores luminosos e portas de interface externa para gabinete garantem proteção radiológica completa mesmo em ambientes de campo aberto.
Por que adquirir o iXRD pela Tennessine
A Tennessine é a representante oficial da Proto Manufacturing no Brasil. Ao adquirir o iXRD pela Tennessine, o laboratório conta com:
- Suporte técnico em português, sem depender de atendimento remoto internacional
- Treinamento presencial de operadores realizado pela equipe Tennessine
- Peças e cartuchos de tubo originais Proto com disponibilidade local
- Consultoria de configuração — a Tennessine auxilia na escolha do goniômetro, suporte e acessórios certos para cada aplicação
- Acesso à garantia vitalícia Proto Manufacturing — suporte, atualizações e caminhos de modernização pelo tempo de vida do instrumento
