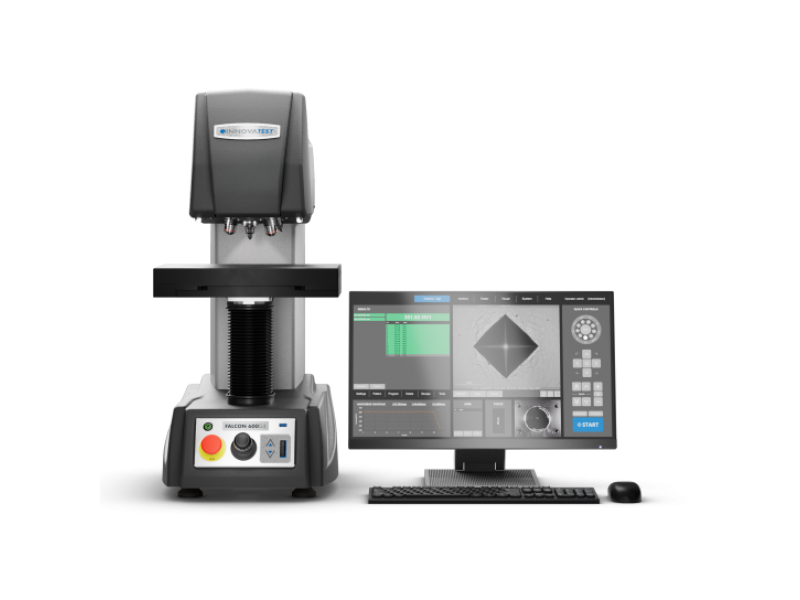

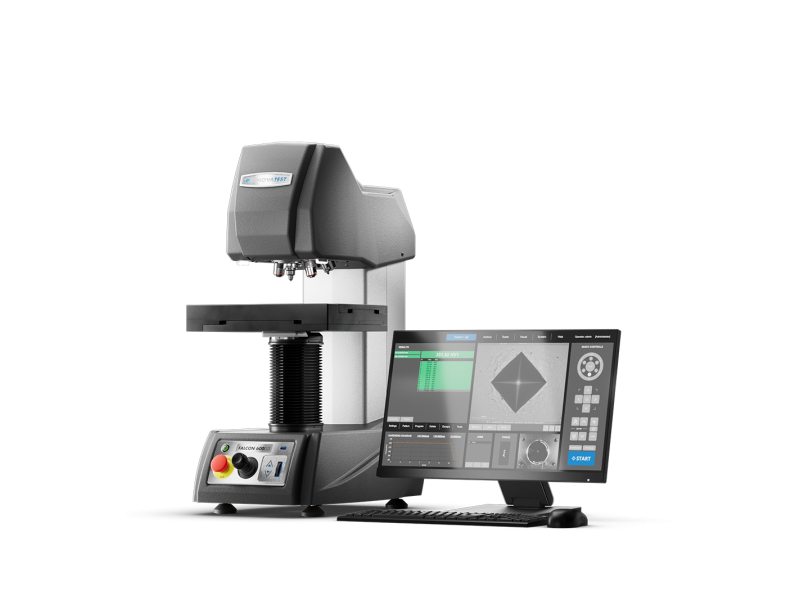

O FALCON 600G3 é um durômetro automático desenvolvido para laboratórios de controle de qualidade, metalografia, pesquisa e ambientes de produção.
O equipamento realiza ensaios Micro e Macro Vickers, Knoop e Brinell de baixa força, reunindo diferentes rotinas em uma plataforma configurável e automatizada.
Sua torre motorizada de alta velocidade possui 9 posições para penetradores, objetivas, laser de posicionamento e sonda eletrônica de toque. O sistema combina aplicação de força em circuito fechado, eixo Z motorizado, câmera principal de 20 MP e câmera de visão geral de 18 MP, proporcionando posicionamento preciso, medição automatizada e maior consistência entre operadores.
O controle é realizado pelo software IMPRESSIONS™ V4, com recursos para autofoco, medição automática, criação de padrões, geração de relatórios e avaliação de indentações com inteligência artificial. A Tennessine é distribuidora autorizada Innovatest no Brasil, oferecendo suporte técnico local, instalação, treinamento em português, garantia oficial e peças originais.
Principais diferenciais
- Faixa total configurável de 0,1 gf a 62,5 kgf.
- Ensaios Micro/Macro Vickers, Knoop e Brinell de baixa força.
- Aplicação de força por múltiplas células de carga em circuito fechado.
- Torre motorizada de 9 posições, inclinada em 15°.
- Capacidade para até quatro penetradores ou oito objetivas.
- Laser integrado para alinhamento do ponto de ensaio.
- Sonda eletrônica para detecção da superfície e apoio ao autofoco.
- Sistema CDR para detecção de colisão e retração do cabeçote.
- Câmera principal de 20 MP e câmera de visão geral de 18 MP.
- Objetivas de longa distância de trabalho entre 2,5x e 100x.
- Compatibilidade com mesas XY manuais, digitais e CNC iSMART™.
- Software IMPRESSIONS™ V4 com automação e inteligência artificial.
Aplicações
O FALCON 600G3 é indicado para:
-
perfis de dureza CHD, SHD e NHD;
-
avaliação de cementação, nitretação e tratamentos térmicos;
-
inspeção de soldas e zonas termicamente afetadas;
-
medição de descarbonetação em roscas;
-
caracterização de revestimentos e camadas finas;
-
mapeamento de dureza em 2D e 3D;
-
controle de engrenagens, eixos, parafusos e componentes metálicos;
-
análise de ligas, cerâmicas, materiais frágeis e microestruturas;
-
pesquisa de falhas, desgaste e distribuição de dureza;
-
medição de trincas e avaliação de tenacidade à fratura KIC;
-
controle de qualidade nas indústrias metalúrgica, automotiva, aeroespacial e de manufatura.
Automação com IMPRESSIONS™ V4
O software IMPRESSIONS™ V4 centraliza o controle do equipamento e do fluxo de análise. Entre os recursos disponíveis estão:
-
medição automática e manual;
-
autofoco e ajuste automático da iluminação;
-
editor de padrões de indentação;
-
armazenamento de programas de ensaio;
-
configuração de perfis CHD, SHD e NHD;
-
detecção automática de bordas;
-
varredura de contorno;
-
mapas de dureza 2D e 3D;
-
inspeção de soldas conforme ISO 9015;
-
avaliação de roscas conforme ISO 898-1;
-
geração configurável de relatórios;
-
exportação de dados em CSV e XML;
-
integração opcional com Q-DAS;
-
identificação de amostras por código de barras ou QR Code.
A inteligência artificial auxilia na identificação das bordas de indentações Vickers, Knoop e Brinell, inclusive em superfícies irregulares, refletivas, riscadas ou com baixo contraste.
Tecnologia iSMART™

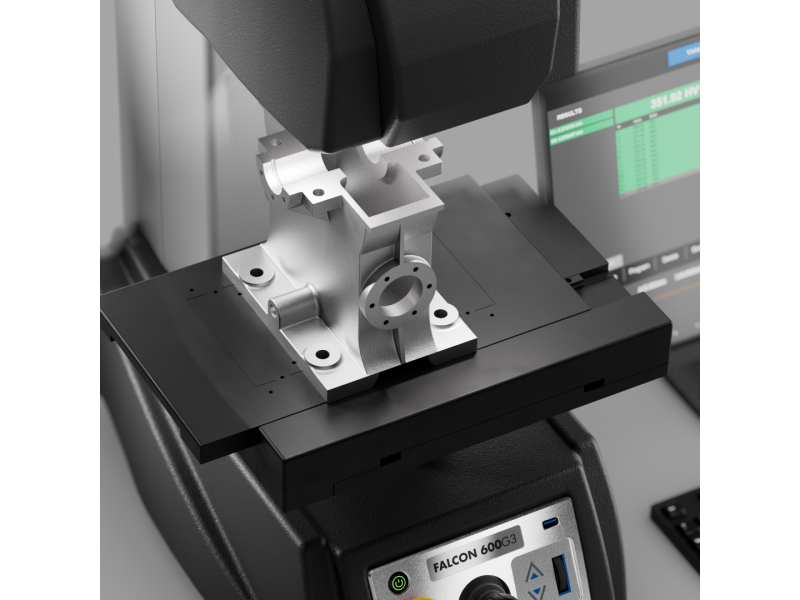

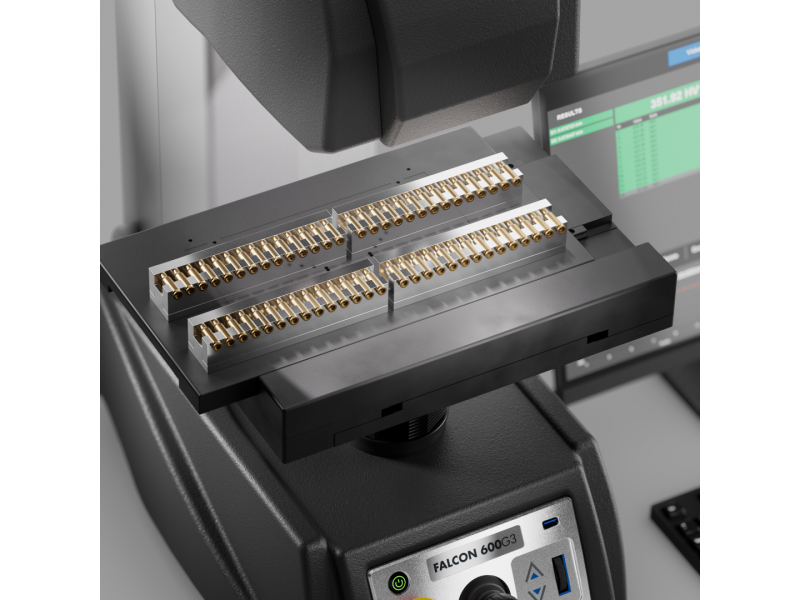

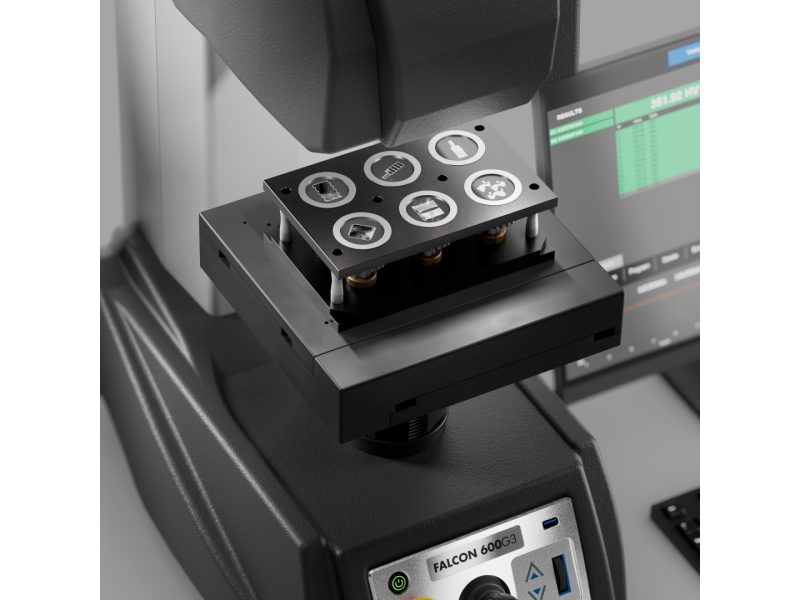

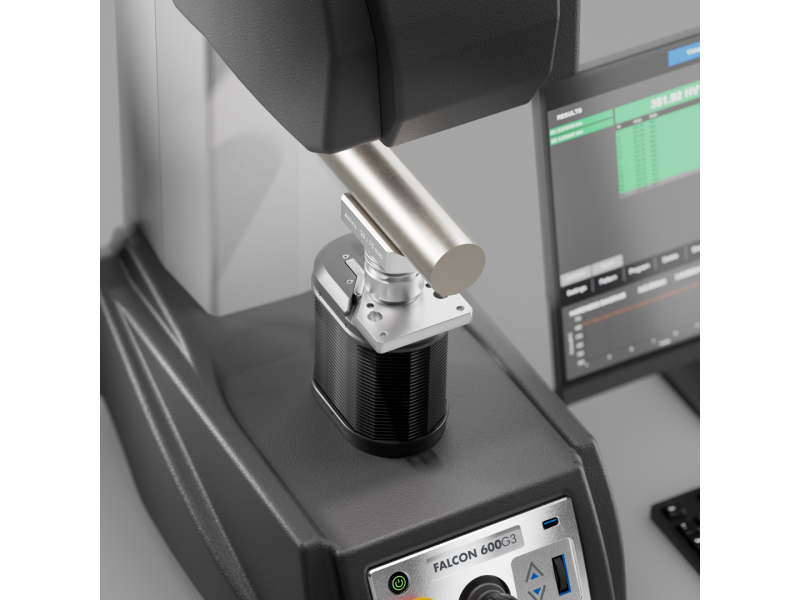

A estação de acoplamento iSMART™ permite instalar ou substituir rapidamente mesas, bigornas, suportes e dispositivos de fixação. O equipamento pode começar com uma mesa manual e receber posteriormente uma mesa XY CNC motorizada, conforme a evolução da rotina analítica.
As mesas iSMART™ motorizadas oferecem:
-
cursos XY de 75 × 75 mm, 120 × 120 mm ou 220 × 120 mm;
-
resolução de posicionamento de 0,001 mm;
-
repetibilidade de aproximadamente ±0,0015 mm;
-
capacidade de carga de até 400 kg;
-
conexão com ou sem fio;
-
reconhecimento eletrônico e proteção contra sobrecarga.
Métodos e normas
Vickers
-
ISO 6507;
-
ASTM E384;
-
ASTM E92;
-
JIS B 7725.
Knoop
-
ISO 4545;
-
ASTM E92;
-
JIS Z 2251.
Brinell
-
ISO 6506;
-
ASTM E10;
-
JIS Z 2243.
Conversões de dureza
-
ISO 18265;
-
ASTM E140;
-
GB/T 1172.
Especificações técnicas
-
Faixa total de força: 0,1 gf a 62,5 kgf, conforme a configuração.
-
Faixa Vickers: 0,1 gf a 60 kgf.
-
Faixa Knoop: 1 gf a 5 kgf.
-
Faixa Brinell: 1 kgf a 62,5 kgf.
-
Aplicação de força: múltiplas células de carga em circuito fechado.
-
Tolerância de força: inferior a 0,25% entre 100 gf e 62,5 kgf; inferior a 0,5% abaixo de 100 gf.
-
Tempo de permanência: padrão de 10 segundos, programável até 999 segundos.
-
Torre: motorizada, com 9 posições.
-
Objetivas: 2,5x, 5x, 10x, 20x, 50x e 100x.
-
Câmera principal: 20 MP, com suporte a Full HD e 4K+.
-
Câmera de visão geral: 18 MP, com campo de visão variável.
-
Eixo Z: motorizado, com guia de rolamentos pré-carregada.
-
Tela: touch industrial de 27 polegadas; opção DualView com duas telas de 24 polegadas.
-
Controlador: processador i7 com Windows 11.
-
Armazenamento: mSSD de 512 GB.
-
Saída de dados: XML e CSV.
-
Conectividade: USB, Ethernet, Wi-Fi, RS-232, Bluetooth e HDMI.
-
Capacidade da peça: até 185 mm de altura e 170 mm de profundidade.
-
Dimensões: 810 × 360 × 549 mm.
-
Peso: 90 kg.
-
Alimentação: 100 a 240 VAC, 50/60 Hz.
-
Consumo: inferior a 100 W.
-
Temperatura de operação: 10 a 35 °C.
-
Umidade: 10% a 90%, sem condensação.
Configurações de força
O FALCON 600G3 pode ser fornecido nas seguintes faixas iniciais:
-
5 gf a 2 kgf — configuração fixa;
-
10 gf a 2 kgf;
-
10 gf a 10 kgf;
-
10 gf a 31,25 kgf;
-
10 gf a 62,5 kgf;
-
200 gf a 62,5 kgf.
Também estão disponíveis extensões para ampliar a faixa até 0,1 gf ou 62,5 kgf. A configuração deve ser definida de acordo com os métodos, materiais e forças utilizadas pelo laboratório.
Metalografia opcional
Com o módulo Metalloscope™, o FALCON 600G3 também pode ser utilizado como sistema automatizado de microscopia metalográfica em campo claro e campo escuro.
Entre as aplicações estão:
-
determinação do tamanho de grão conforme DIN EN ISO 643 e ASTM E112;
-
medição da espessura de revestimentos conforme DIN EN ISO 1463;
-
avaliação de fração volumétrica conforme ASTM E562;
-
identificação de poros, inclusões, trincas, riscos e cavidades;
-
correlação entre microestrutura e propriedades mecânicas.
Suporte Tennessine
A Tennessine auxilia na definição da configuração mais adequada do FALCON 600G3, considerando a faixa de força, os métodos de ensaio, as dimensões das amostras, o nível de automação e os módulos de software necessários.
