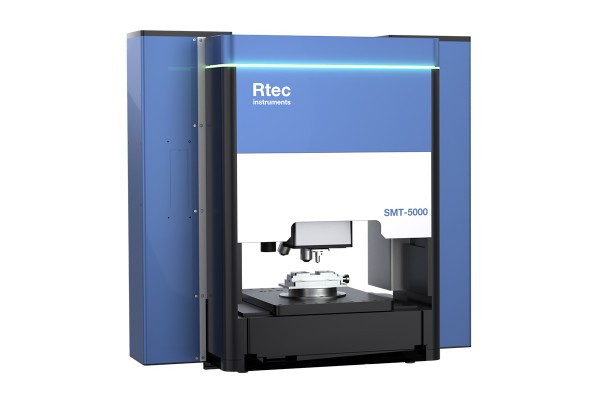

Perfilômetro 3D para Ensaio de Risco e Adesão SMT-5000

SKU: SMT-5000

Realize testes esclerométricos em nano, micro e macro escala com análise 3D automatizada. Ideal para adesão, dureza, desgaste e falhas em revestimentos.

Descrição

Equipamento de alta precisão para avaliação de riscos esclero métricos 3D, ideal para estudos de adesão, dureza e resistência a riscos em escala nano, micro e macro.

O SMT-5000 permite análises quantitativas e reprodutíveis em revestimentos e filmes finos, utilizando sensores de força capacitivos rastreáveis e perfilometria 3D em linha com resolução subnanométrica.

Com estrutura modular, permite trocas rápidas de ponteiras e cabeçotes para testes em diferentes faixas de carga, adaptando-se a múltiplas aplicações e normas internacionais (ASTM, ISO, DIN). O sistema é indicado para P&D, controle de qualidade e caracterização avançada de materiais em setores como eletrônicos, ópticos, biomateriais, revestimentos técnicos e decorativos.
Principais características
  • Profilômetro óptico 3D patenteado em linha, integrado ao sistema de riscamento
  • Imagens 3D automáticas do risco geradas após o teste, com correlação de dados mecânicos e topográficos
  • Modos ópticos combinados: interferometria de luz branca, microscopia confocal, campo escuro e campo brilhante
  • Ideal para superfícies planas ou curvas, transparentes, rugosas, inclinadas ou altamente refletivas
  • Torre com 5 lentes objetivas para ampliação personalizada
  • Movimentos XY programáveis (linear, curvo, circular ou alternado)
  • Carga, atrito e profundidade de risco controlados com sensores capacitivos com compensação térmica
Perfil de Carregamento e Risco
O SMT-5000 permite a configuração de perfis de carregamento linear ou customizado, ideais para ensaios de falha por risco. A força normal e o atrito são medidos com sensores rastreáveis NIST, com excelente estabilidade térmica e alta sensibilidade. O estágio motorizado XY permite a criação de arranhões programáveis em múltiplas amostras ou regiões de uma mesma amostra, além de posicionamento automático sob o perfilômetro óptico para inspeção.

Cabeçotes disponíveis para teste de riscamento
O SMT-5000 conta com uma linha de cabeçotes modulares para ensaios esclerométricos em diferentes faixas de carga e espessura de revestimento, permitindo adaptar o equipamento conforme a aplicação:

  • Cabeçote NSt-1 (Nano Scratch Tester): Ideal para avaliação de filmes ultrafinos com espessura inferior a 1000 nm. Permite testes com carregamento máximo de até 1000 mN, sendo indicado para aplicações em nanoengenharia de superfícies.
  • Cabeçote MSt-50 (Micro Scratch Tester): Indicado para microcamadas com espessuras de até 5 micrômetros, opera com carregamentos de até 50 N. É amplamente utilizado em revestimentos técnicos finos, como DLCs e PVDs.
  • Cabeçote MSt-200 (Macro Scratch Tester): Projetado para revestimentos espessos ou substratos mais duros, suporta carregamentos de até 200 N, mantendo alta resolução mesmo em camadas espessas (até 5 µm).

A escolha do tipo de ponta depende da natureza do revestimento e do substrato, permitindo testes confiáveis em diferentes contextos industriais e científicos.

O sistema também aceita diversos tipos de ponteiras, como Rockwell, esferas de diamante, lâminas de carboneto de tungstênio e outras, adaptadas conforme a espessura e dureza do revestimento e substrato.

Sensores e Câmaras Ambientais
  • Emissão acústica: detecta trincas e falhas estruturais durante o risco
  • Resistência de contato elétrico (ECR): identifica pontos de ruptura por variação de resistência
  • Potenciostato: permite estudar desgaste sob corrosão ativa (tribo-corrosão)
  • Câmaras ambientais: módulos opcionais para controle de temperatura, umidade, líquidos e atmosfera durante o teste


FAQs


1. O que torna o SMT-5000 ideal para estudar películas protetoras de tela?

Sua capacidade de criar riscos em escala controlada e correlacionar com imagens 3D de alta resolução permite analisar falhas críticas como delaminação, perda de adesão e trincas, conforme mostrado nos testes com protetores de vidro.


2. É possível aplicar o teste em revestimentos transparentes ou brilhantes?

Sim. Os modos de campo escuro e confocal são otimizados para analisar superfícies difíceis, como vidro, óxidos ou polímeros brilhantes, revelando falhas invisíveis a olho nu.


3.Como o sistema diferencia entre dois revestimentos com dureza semelhante?

Através dos sensores capacitivos de alta precisão, o sistema mede profundidades de penetração com resolução subnanométrica, detectando diferenças sutis de resposta mecânica mesmo entre materiais com propriedades aparentes similares.


4. É possível automatizar a análise de múltiplas amostras?

Sim. O estágio XY programável e o software de análise integrada permitem sequências automáticas de ensaio e inspeção, ideais para rotinas de controle de qualidade.


5. Qual a vantagem de combinar o teste de risco com imagens 3D?

Essa integração permite correlacionar dados como carga crítica, profundidade do risco e perfil volumétrico, oferecendo uma análise completa da falha do revestimento.
