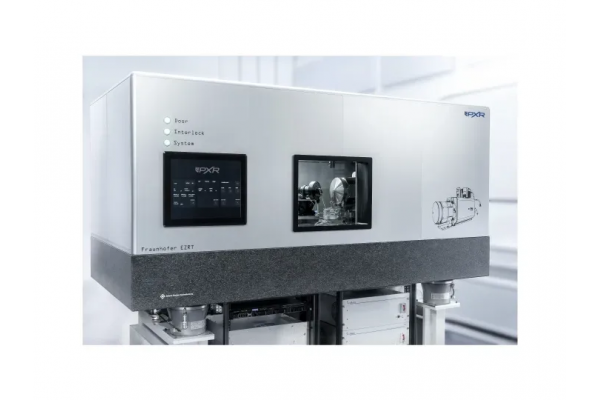

Sistema de Tomografia Computadorizada CT-ALPHA Nanotube

SKU: CT-ALPHA Nanotube

Sistema Nano CT com resolução de até 150 nm e voxel de 50 nm. Detector photon-counting e 160 kV. Tennessine suporte oficial ProCon no Brasil.

Descrição

Sistema Nano CT para tomografia computadorizada de altíssima resolução

O CT-ALPHA Nanotube é um sistema de tomografia computadorizada Nano CT projetado para análises tridimensionais em escala nanométrica, alcançando resolução espacial de até 150 nm e amostragem mínima de voxel de 50 nm. Desenvolvido com base nos mais recentes avanços em pesquisa de raios X, o sistema supera os limites dos micro-CTs industriais convencionais em aplicações científicas e industriais de alta complexidade.


No Brasil, o CT-ALPHA Nanotube e todos os sistemas de tomografia da ProCon X-Ray são representados oficialmente pela Tennessine Instrumentação Analítica, com suporte técnico local, garantia oficial e consultoria especializada.


O sistema integra a fonte de raios X NanoTube N3 da Excillum, com tecnologia de alvo de transmissão tungstênio-diamante, foco eletrônico automático e correção de astigmatismo, garantindo um ponto focal extremamente pequeno e estável, mesmo em tensões de até 160 kV. O detector de raios X com contagem de fótons da DECTRIS assegura relação sinal-ruído otimizada, ausência de corrente escura e discriminação de energia (dual energy), sendo especialmente indicado para amostras de baixo contraste.


Com campo de visão variável de 100 µm a 10 mm, alinhamento automático da amostra e um sistema de manipulação de 12 eixos, incluindo mesa rotativa de rolamento a ar de alta precisão, o CT-ALPHA Nanotube oferece estabilidade excepcional para medições de longa duração e reconstruções volumétricas altamente precisas.


Essas características tornam o sistema ideal para ciência dos materiais, semicondutores, microeletrônica, micromecânica, biologia e P&D avançado, onde métodos não destrutivos tradicionais não são suficientes.


Principais recursos

  • Nano CT para tomografia computadorizada em escala nanométrica
  • Resolução espacial de até 150 nm
  • Amostragem mínima de voxel de 50 nm
  • Detector de raios X com contagem de fótons
  • Fonte de raios X de até 160 kV
  • Campo de visão variável (100 µm – 10 mm)
  • Alinhamento automático da amostra
  • Sistema de manipulação de 12 eixos
  • Reconstrução volumétrica com algoritmos avançados
  • Interface intuitiva e fluxo de trabalho guiado
  • Design compacto com footprint de 2,0 × 1,0 m


Especificações técnicas

  • Amostragem mínima de voxel: 50 nm
  • Resolução espacial: até 150 nm
  • Ampliação geométrica máxima: até 1.500× (CT)
  • Fonte de raios X: Excillum NanoTube N3, até 160 kV
  • Detector: photon-counting, zero corrente escura
  • Área ativa do detector: 2.000 × 500 pixels @ 75 µm, opcional até 8.000 × 2.000 pixels
  • Campo de visão: 100 µm – 10 mm
  • Sistema de eixos: manipulador de 12 eixos
  • Resolução dos eixos: < 100 nm
  • Tempo típico de aquisição: 4–8 h para 150 nm, 1–2 h para resoluções maiores


Veja a nota técnica do CT-ALPHA Nanotube
