Reator PinchFlo

SKU: Reator PinchFlo

O reator PinchFlo oferece alta eficiência de transferência de massa e calor em um design compacto. Ideal para uma variedade de aplicações, desde reações exotérmicas até processos de extração líquido-líquido.

Descrição

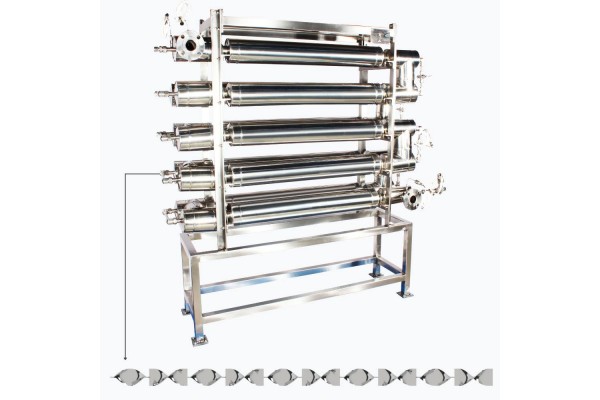

O reator PinchFlo é outro design exclusivo da nossa parceira Amar para reatores em fluxo. Suas principais vantagens incluem a capacidade de enrolar os tubos para permitir uma grande área de superfície em um design compacto e a possibilidade de serem cercados por fluidos de transferência de calor para uma ótima transferência de calor.

Além disso, temos excelentes correlações de ampliação disponíveis internamente para este reator, permitindo-nos realizar testes em laboratório a partir dos quais podem ser feitas estimativas confiáveis de configurações ampliadas.

Reações que se beneficiam significativamente do controle preciso das condições de reação, como temperatura e mistura, funcionam muito bem em microreatores. Estas incluem reações rápidas, altamente exotérmicas, com intermediários perigosos e aquelas que exigem controle rigoroso do tempo de residência para seletividade. Exemplos incluem síntese de produtos farmacêuticos, produtos químicos finos, reações de polimerização e processos que requerem otimização de catalisadores ou química em fluxo contínuo.

Características

Volume: reatores de 100 ml a 200 l

Faixa de Pressão: Até 50 bar

Faixa de Temperatura: -50°C a 350°C

Taxa de Fluxo: até 10000 LPH

Área de Transferência de Calor: 200-1400 m2 /m3

Material: SS-316 ou Hastelloy C276

Design de pinching otimizado para fornecer alto coeficiente de transferência de massa com queda de pressão aceitável.
Alta área de transferência de calor devido ao pinching.
Escalável para capacidade de produção multi-toneladas.
É o reator mais econômico em termos de custo / volume de unidade de reatores.

Funcionamento

Os tanques agitados comumente usados na indústria são reatores completamente misturados, o que significa que a concentração no reator é a mesma que a saída do reator, o que reduz muito as taxas de reação. Os reatores de fluxo de plugue são uma alternativa aos tanques agitados onde a concentração varia na direção axial do reator. Os reatores tubulares mostram um comportamento de fluxo de plugue, mas a mistura radial nos tubos é limitada. O pinching dos tubos mostrou melhorar tremendamente a mistura radial nos tubos. Isso melhora os coeficientes de transferência de massa e calor, à custa de uma queda de pressão adicional. Nosso design de tubos pinçados foi otimizado usando simulações CFD e experimentação extensiva, que fornecem os melhores resultados com uma queda de pressão ótima. Esses reatores de tubo pinçado foram usados com sucesso em muitos processos comerciais de química em fluxo.

Aplicação

Esses reatores de fluxo são versáteis, com aplicações que variam desde reações líquido-líquido imiscíveis / imiscíveis até extração líquido-líquido. Eles podem ser usados em conjunto com nossos microreatores e reatores de fluxo cônico para fornecer o tempo de residência necessário para a conversão desejada. Alguns exemplos de reatores de tubo pinçado na indústria incluem:
