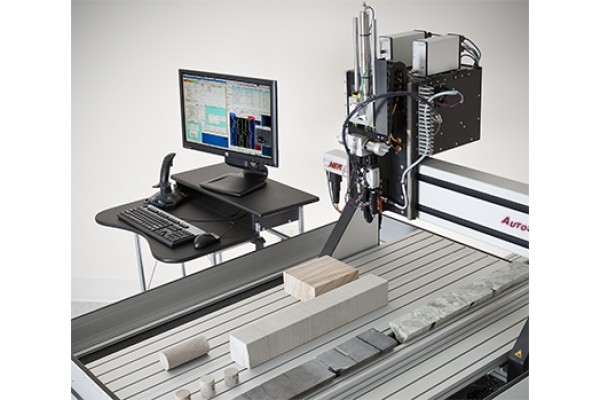

Sistema de Perfilagem e Medição de Propriedades Petrofísicas AutoScan
SKU: AutoScan
SKU: AutoScan
Uma descrição detalhada das propriedades da amostra de rocha e suas correlações é possível através do uso de sondas intercambiáveis para velocidade ultrassônica (de compressão e de cisalhamento), impedância elétrica complexa, teste de dureza, permeabilidade ao gás, composição (FTIR) e fotografia digital. A heterogeneidade da formação para cada uma dessas propriedades pode ser medida em uma única configuração em até 4 metros de rocha, usando medições pontuais e varreduras de superfície. Um pórtico XY de alta precisão, controlado por computador, guiado por um dispositivo de alcance a laser posiciona cada sonda em locais programados e intervalos de medição de amostra tão pequenos quanto 0,5 milímetro.
Características principais
Sondas AutoScan
A plataforma AutoScan inclui sondas
intercambiáveis de conexão rápida que medem a permeabilidade ao gás,
resistividade, velocidades ultrassônicas de ondas de compressão/cisalhamento, composição (FTIR), resistência mecânica e rigidez
elástica. Todas as medidas de propriedades são espacialmente
correlacionadas e representam dados próximos à superfície.
Esses
dados espacialmente correlacionados permitem que o usuário integre todas
as varreduras de propriedades e descreva os dados no contexto das
principais propriedades mineralógicas e estruturais visíveis. Os dados
do AutoScan podem ser usados para tipagem de rochas petrofísicas,
seleção de plugues e determinação de parâmetros de modelo de
reservatório aumentados.
Resistividade
A sonda de resistividade mede variações na
impedância elétrica complexa. A sonda é um verdadeiro dispositivo
dependente de frequência de quatro eletrodos, projetado para ser operado
submerso em um banho líquido. Além da resistividade, a medição é
sensível à mineralogia.
Velocidade e Permeabilidade
As
medições de velocidade e permeabilidade são totalmente integradas em
uma única sonda, para que as medições possam ser feitas sequencialmente.
A sonda de velocidade mede as velocidades de ondas de compressão/cisalhamento ultrassônicas. A sonda é direcional e pode ser configurada
em orientações ortogonais para determinar variações de anisotropia
elástica. A sonda de permeabilidade, co-localizada com a sonda de
velocidade, mede a permeabilidade ao gás usando uma técnica de injeção
de gás em estado estacionário.
Composição (FTIR)
A adição de uma sonda FTIR fornece uma medição
sensível à composição mineralógica. O espectrômetro é configurado como
uma sonda sem contato que mede a reflectância da superfície no
infravermelho médio dentro de um tamanho de ponto de 3 mm. A
sonda inclui software de suporte e visualização de dados espectrais em
tempo real, uma câmera de vídeo LCD e software de aquisição de dados.
Dureza mecânica
A
sonda de martelo por impulso mede a rigidez elástica. As medições
pontuais são sensíveis a variações na rigidez inelástica e na resistência e
podem ser configuradas para produzir um índice de resistência.
Diferente dos métodos concorrentes, como testes de arranhões, essa sonda
é uma medição não destrutiva (apenas recuo na escala milimétrica) e
quantitativa.
Câmera digital
Uma câmera digital automatizada para documentação
fotográfica do núcleo é montada no pórtico AutoScan e pode ser usada
durante o fluxo de trabalho de medição para documentar a superfície do testemunho.
Sondas em desenvolvimento
Software DataMiner
Os dados do AutoScan podem ser manipulados e
analisados usando o software DataMiner, facilitando a integração de diferentes escalas e tipos de medidas de
propriedades.
Essa integração permite que os dados do AutoScan
sejam utilizados para seleção testemunhos, calibração de perfis e
identificação de fácies petrofísicas. Esses dados produzem uma
caracterização quantitativa da heterogeneidade em escalas que atualmente
são difíceis de quantificar a partir de análises de perfis e de testemunho.
Além
disso, a opção de software de análise fornece um meio de implementar
modelos de mídia eficazes para aumentar as propriedades medidas. Isso
inclui previsões de resistividade em escala logarítmica, tensores de
permeabilidade e escala de resposta sísmica usando abordagens
tradicionais de média de volume. O pacote também fornece links para o
software de inversão de estrutura de poros (PSI) e os arquivos de
dados do AutoLab, fornecendo vínculos com dados de laboratório
coletados e analisados usando uma linha de produtos de software e
equipamentos.
Características principais do software
