MeshGeo

SKU: MeshGeo

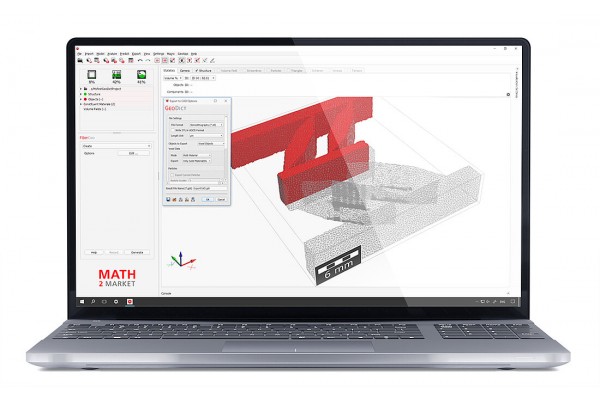

MeshGeo cria modelos triangulados a partir de modelos GeoDict e oferece funções úteis para o pós-processamento das triangulações.

Descrição

MeshGeo - Estruturas de Malha GeoDict


MeshGeo converte microestruturas de materiais em formatos GeoDict em uma malha STL. A triangulação da superfície pode ser aplicada a modelos de microestrutura gerados ou ser feita diretamente em imagens de valores de cinza de varreduras CT importadas.

MeshGeo suporta a exportação de malhas de superfície para vários materiais nos quais as áreas de interface entre materiais são compatíveis, não há interseções de malhas de superfície, e cada ponto no volume é envolvido exatamente por uma malha.

Além disso, partículas e suas trajetórias, assim como linhas de fluxo contidas em arquivos de resultado do GeoDict de simulações de filtração e fluxo, podem ser facilmente convertidas em malhas STL pelo MeshGeo.


Exemplos de Aplicações


  • Manufatura Aditiva: impressão 3D de protótipos e materiais de microestrutura recém-projetados
  • Visualização de modelos de materiais gerados usando um software de renderização externo
  • Integração das capacidades exclusivas de geração do GeoDict em fluxos de trabalho de CAE existentes.


Recursos do MeshGeo


O MeshGeo não apenas gera a malha, mas também inclui funções úteis para pós-processar as triangulações. Com esses recursos, é possível suavizar, simplificar e salvar as malhas nos formatos .stl, .obj ou .wrl, e utilizá-las em fluxos de trabalho com outros softwares de CAE. Por exemplo, um grande número de triângulos pode ser um problema para outros solvers em softwares de CAE, e a simplificação com o MeshGeo pode reduzir esse número geralmente em até 70% com perda mínima de qualidade.


As malhas criadas podem ser visualizadas e animadas no GeoDict para produzir imagens e clipes de filme.


Triangulation of open-cell foam Triangulação de espuma
