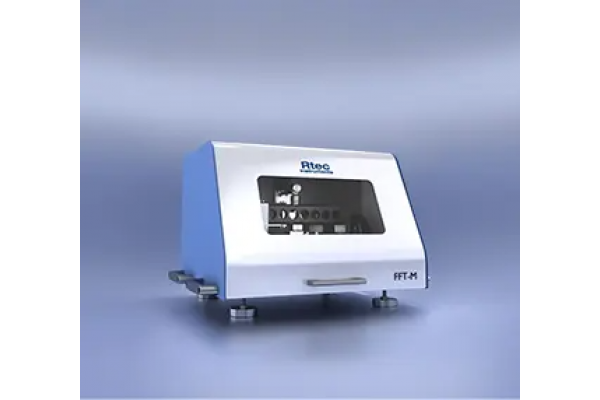

O Testador HFRR FFT-M da Rtec Instruments é um equipamento de bancada de nova geração para avaliação da lubricidade de combustíveis diesel, combustíveis de aviação, óleos, graxas e aditivos pelo método de movimento alternativo de alta frequência, conhecido como High Frequency Reciprocating Rig — HFRR.
Disponível no Brasil por meio da Tennessine Instrumentação Analítica, representante oficial da Rtec Instruments no país, o FFT-M foi desenvolvido para laboratórios de P&D, controle de qualidade, refinarias, distribuidoras, indústria petroquímica, centros de pesquisa e laboratórios acreditados que precisam de precisão, repetibilidade e conformidade normativa em ensaios de lubricidade.
O método HFRR avalia a capacidade lubrificante de um combustível ou lubrificante ao simular o contato oscilatório entre uma esfera e um disco metálico sob condições controladas de carga, temperatura, frequência, amplitude e umidade. Ao final do ensaio, a marca de desgaste formada na esfera, conhecida como WSD — Wear Scar Diameter, é analisada para indicar o potencial de proteção do fluido contra atrito e desgaste em sistemas reais, como componentes de injeção diesel. Essa avaliação é especialmente importante para combustíveis de baixo teor de enxofre, biodiesel, combustíveis alternativos e formulações com aditivos, seguindo normas como ASTM D6079, ASTM D7688, ISO 12156-1, CEC F-06-A-96, IP 450/2000, JPI-5S-50-98 e BS-EN590.
O principal diferencial do HFRR FFT-M está no controle de força descendente em tempo real, que substitui os pesos mortos tradicionais por um motor servo-controlado. Essa arquitetura permite executar perfis de força constante, linear ou escalonada, atendendo tanto a ensaios normatizados quanto a protocolos customizados de pesquisa. Além disso, seu design por flexão com atuador voice coil elimina atritos parasitas de rolamentos e mancais, oferecendo controle preciso da forma de onda, alta repetibilidade e maior confiabilidade para ensaios sensíveis de lubricidade, fretting, atrito e desgaste linear.
O FFT-M conta com sensores piezoelétricos duais para medição de atrito em alta frequência, além de sensores adicionais de emissão acústica e resistência elétrica de contato. Essa combinação permite monitorar o comportamento tribológico em tempo real e identificar eventos de falha durante o ensaio, recurso essencial para avaliação de aditivos, lubrificantes experimentais e combustíveis de nova geração. Para simulação de condições reais de operação, o sistema oferece controle ambiental com temperatura, umidade e atmosfera inerte, ampliando sua aplicação em pesquisas avançadas e rotinas industriais de controle de qualidade.
Especificações técnicas
- Modelo: FFT-M Benchtop HFRR, plataforma de bancada dedicada para ensaios de lubricidade, atrito, desgaste, fretting e fricção linear.
-
Fabricante: Rtec Instruments, representada oficialmente no Brasil pela Tennessine Instrumentação Analítica.
-
Tipo de ensaio: movimento alternativo de alta frequência para avaliação de lubricidade e comportamento tribológico.
-
Controle de força: sistema servo-controlado com medição e controle da força descendente em tempo real, sem uso de pesos mortos.
-
Perfis de força: possibilidade de aplicação de força constante, linear ou em etapas, permitindo métodos padrão e protocolos personalizados.
-
Capacidade de carga: até 20 N, com outras capacidades disponíveis conforme configuração.
-
Curso de oscilação: de 10 µm a 2,8 mm.
-
Resolução de deslocamento: 0,1 µm.
-
Frequência de oscilação: até 200 Hz.
-
Controle de movimento: monitoramento e correção em tempo real por LVDT.
-
Atuação: design flexure-based com atuador voice coil, sem rolamentos, para maior estabilidade e confiabilidade.
-
Sensores de atrito: sensores piezoelétricos para medição de força de atrito em alta frequência.
-
Sensores adicionais: emissão acústica e resistência elétrica de contato para identificação de eventos de falha durante o ensaio.
-
Controle ambiental: opções de controle de temperatura, umidade e atmosfera inerte para simulação de condições reais de operação.
-
Faixa de umidade: controle de umidade relativa de 5% a 95% RH, conforme configuração.
-
Temperatura: opções de operação até –35 °C, 180 °C ou 400 °C, dependendo da configuração selecionada.
-
Amostras padrão: esferas de 6 mm e discos de 10 mm de diâmetro para ensaios HFRR.
-
Software: plataforma Windows com software de operação e análise de dados orientado a receitas.
-
Exportação de dados: arquivos em formato binário ou ASCII para análise, comparação e rastreabilidade.
-
Normas compatíveis: ASTM D6079, ASTM D7688, ISO 12156-1, CEC F-06-A-96, IP 450/2000, JPI-5S-50-98 e BS-EN590.
Aplicações
-
Lubricidade de combustíveis diesel: avaliação da capacidade lubrificante de diesel conforme métodos normatizados, incluindo ASTM D6079 e ISO 12156-1.
-
Controle de qualidade de combustíveis: análise de combustíveis em refinarias, distribuidoras, laboratórios acreditados, centros de pesquisa e indústria petroquímica.
-
Avaliação de biodiesel e combustíveis alternativos: estudo do impacto de biocomponentes, formulações renováveis e combustíveis de baixo teor de enxofre na lubricidade.
-
Combustíveis de aviação: avaliação de propriedades tribológicas em formulações utilizadas em aplicações aeroespaciais.
-
Desenvolvimento de aditivos: triagem e comparação de aditivos para melhoria de lubricidade, redução de desgaste e proteção de superfícies metálicas.
-
Óleos, graxas e lubrificantes: análise do desempenho lubrificante de formulações aplicadas em sistemas mecânicos, motores, turbinas e componentes industriais.
-
Ensaios de fretting: simulação de micromovimentos em contatos mecânicos, juntas, conexões e materiais sujeitos a vibração.
-
Fricção linear e desgaste: caracterização de materiais, revestimentos, filmes finos e superfícies funcionais.
-
Pesquisa automotiva e aeroespacial: testes em condições controladas de carga, frequência, temperatura e umidade.
-
Indústria de energia e petroquímica: suporte ao desenvolvimento, validação e controle de qualidade de derivados de petróleo, lubrificantes e combustíveis especiais.
Benefícios e vantagens
-
Maior repetibilidade nos ensaios: o controle de força em tempo real reduz variações operacionais e aumenta a confiabilidade dos resultados.
-
Eliminação de pesos mortos: o sistema servo-controlado permite maior flexibilidade, automação e precisão na aplicação da carga.
-
Adequado para normas e pesquisa avançada: o FFT-M atende métodos padronizados e também permite o desenvolvimento de protocolos customizados.
-
Medição de atrito em tempo real: sensores piezoelétricos permitem acompanhar o comportamento tribológico durante todo o ensaio.
-
Identificação de eventos de falha: sensores de emissão acústica e resistência elétrica de contato ajudam a detectar transições críticas no comportamento do material ou fluido.
-
Ampla faixa operacional: curso de 10 µm a 2,8 mm, frequência de até 200 Hz e opções avançadas de temperatura e umidade ampliam o campo de aplicação.
-
Design mecânico robusto: a suspensão flexural com voice coil reduz atritos parasitas e melhora a estabilidade do movimento.
-
Automação da rotina laboratorial: o software orientado a receitas permite criar, armazenar e repetir métodos com maior padronização.
-
Rastreabilidade e análise de dados: os recursos de análise estatística, comparação de arquivos e exportação de dados facilitam relatórios técnicos e controle de qualidade.
-
Suporte técnico no Brasil: ao adquirir o HFRR FFT-M com a Tennessine, o laboratório conta com atendimento local, treinamento em português, garantia oficial, peças originais e consultoria técnica especializada.
-
Integração ao portfólio Rtec: além do FFT-M dedicado, a Tennessine também pode orientar sobre o uso do módulo HFRR na plataforma Tribômetro Multifuncional MFT-5000, ideal para laboratórios que precisam de múltiplos ensaios tribológicos em uma única solução.
FFT-M dedicado ou módulo HFRR no MFT-5000?
A Rtec Instruments oferece duas alternativas para ensaios HFRR. O FFT-M é uma plataforma de bancada dedicada, compacta e otimizada para laboratórios que realizam ensaios frequentes de lubricidade de combustíveis. Já o Tribômetro Multifuncional MFT-5000 pode receber um módulo HFRR, além de outros módulos tribológicos para ensaios como pino sobre disco, bloco sobre anel, SRV, fricção, desgaste e caracterização de materiais.
Como representante oficial da Rtec Instruments no Brasil, a Tennessine auxilia na escolha entre o testador HFRR dedicado e a plataforma multifuncional, considerando a rotina analítica, as normas aplicáveis, o tipo de amostra, os objetivos de pesquisa e a necessidade de expansão futura do laboratório.
