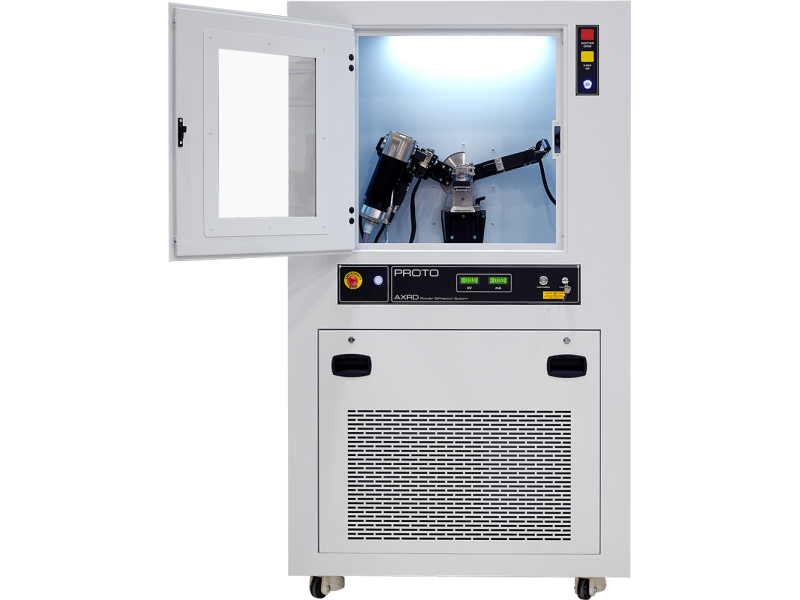

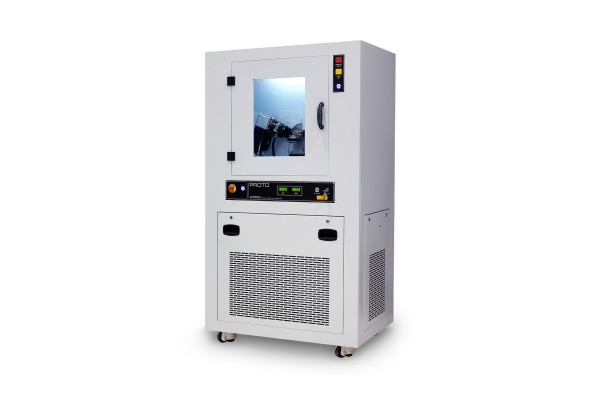

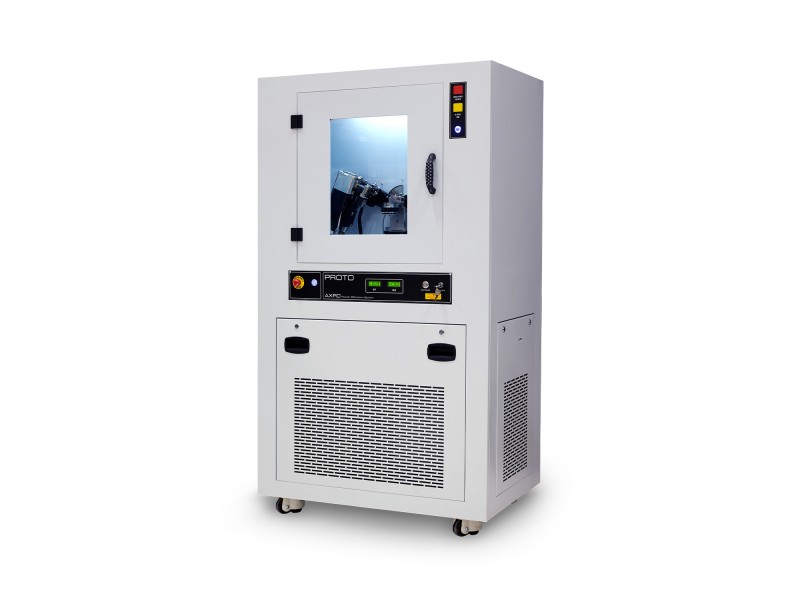

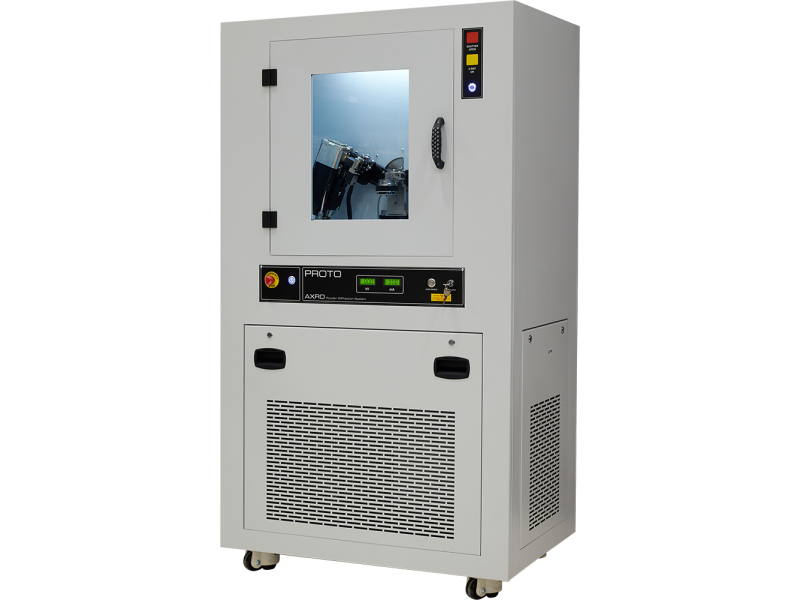

O Proto AXRD Theta-Theta é um difratômetro de raios X em pó desenvolvido para laboratórios que necessitam realizar análises em condições ambientais controladas, combinando alta precisão, flexibilidade experimental e um formato compacto.
Posicionado entre os sistemas de bancada e os difratômetros convencionais de grande porte, o AXRD Theta-Theta oferece uma solução completa para experimentos de difração não ambiente, permitindo estudos avançados de materiais sob diferentes condições de temperatura e pressão.
Projetado para acomodar amostras maiores e integrar estágios experimentais especializados, o sistema proporciona um excelente equilíbrio entre capacidade analítica, espaço interno disponível e custo de implantação. Sua arquitetura versátil permite a incorporação de câmaras térmicas, estágios de pressão e acessórios dedicados para pesquisa avançada em materiais, tornando-o uma plataforma ideal para universidades, centros de pesquisa e laboratórios industriais.
Com opções de temperatura que variam de -190 °C a 2000 °C, o AXRD Theta-Theta pode ser configurado como uma estação dedicada para estudos de transformações de fase, estabilidade térmica, cristalização, expansão térmica e comportamento estrutural de materiais sob condições extremas.
Representado no Brasil pela Tennessine Instrumentação Analítica, distribuidora autorizada da PROTO, com suporte técnico local, treinamento especializado e assistência pós-venda.
Plataforma Especializada para Difração Não Ambiente

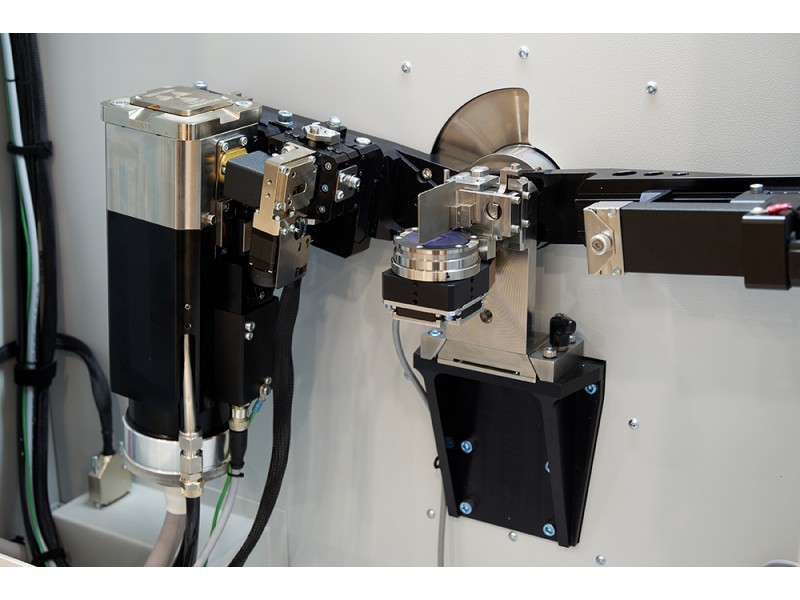

O AXRD Theta-Theta foi desenvolvido para aplicações que exigem controle rigoroso das condições experimentais. Sua geometria vertical Theta-Theta permite acomodar diversos acessórios sem comprometer a estabilidade da amostra ou a qualidade dos resultados.
O sistema oferece:
- Geometria de medição Theta-Theta vertical
- Detector de contagem de fótons de alta velocidade
- Sistema de raios X de 1200 W
- Raio do goniômetro entre 190 e 220 mm (dependendo da configuração)
- Opções de temperatura de -190 °C a 2000 °C
- Opção de estágio para pressão de gás
- Trocador automático de amostras
- Portas automatizadas opcionais
- Sistema compacto com dimensões reduzidas para instalação simplificada
Graças à sua construção otimizada, o equipamento oferece desempenho semelhante ao de sistemas maiores, ocupando uma área significativamente menor no laboratório.
Aplicações
O AXRD Theta-Theta é ideal para:
- Difração de raios X em pó sob temperatura controlada
- Estudos de transformação de fases
- Pesquisa e desenvolvimento de novos materiais
- Caracterização de materiais cerâmicos, metálicos e poliméricos
- Estudos de estabilidade térmica
- Análises de materiais energéticos
- Caracterização de catalisadores
- Avaliação de materiais para baterias
- Pesquisa acadêmica e industrial
- Controle de qualidade avançado
Câmaras e Estágios Disponíveis
O sistema pode ser equipado com diversos acessórios para ampliar as possibilidades experimentais:
Câmara de Baixa Temperatura – TTK 600
Permite análises em temperaturas extremamente baixas, ideal para estudos criogênicos e transformações estruturais dependentes da temperatura.
Estágios de Aquecimento Compactos – BTS 150 e BTS 500
Soluções compactas para experimentos térmicos controlados em laboratório.
Câmara de Reator – XRK 900
Permite experimentos sob atmosferas controladas e simulação de processos químicos e catalíticos.
Câmara de Forno de Alta Temperatura – HTK 1200N
Projetada para análises de materiais em altas temperaturas.
Câmaras de Aquecimento por Resistência – HTK 16N e HTK 2000N
Permitem estudos estruturais em temperaturas de até 2000 °C.
Estágio de Pressão Variável – PS30
Ideal para experimentos que exigem controle de pressão durante a análise.
FlexStage
Facilita a montagem de amostras maiores e configurações especiais.
Estágio Motorizado XYZ
- Permite posicionamento automatizado e preciso da amostra.
- Estágios e Suportes Personalizados
- Disponíveis para aplicações específicas e configurações experimentais exclusivas.
Software XRDWIN PD e PDAnalysis
XRDWIN PD
O software XRDWIN PD foi desenvolvido para proporcionar máxima flexibilidade na aquisição de dados de difração de raios X.
Entre os recursos disponíveis estão:
- Configuração de varreduras personalizadas
- Aquisição em diferentes temperaturas e pressões
- Controle de geometrias experimentais
- Análise em tempo real durante a coleta
- Rotinas automáticas de alinhamento e calibração
PDAnalysis
O software PDAnalysis acompanha o sistema com licenças ilimitadas, permitindo análises avançadas sem custos adicionais.
Funcionalidades disponíveis
- Identificação de fases
- Busca em bancos de dados COD e ICDD
- Análise quantitativa de fases
- Refinamento de Rietveld
- Grau de cristalinidade
- Tamanho e deformação de cristalitos
- Refinamento de parâmetros de rede
- Austenita retida
- Tensão residual
- Figuras de polo e textura
- Análise XRF (com detector SPD)
- Reflectometria de Raios X (XRR)
- Rocking Curves
- Mapeamento de Espaço Recíproco (RSM)
Especificações Técnicas
- Geometria: Theta-Theta vertical
- Potência da fonte de raios X: 1200 W
- Raio do goniômetro: 190 a 220 mm
- Faixa de temperatura: -190 °C a 2000 °C
- Detector: Contagem de fótons de alta velocidade
- Opção de estágio para pressão de gás
- Trocador automático de amostras
- Portas automatizadas opcionais
- Dimensões: 102 × 76 × 174 cm (L × P × A)
Diferenciais e Benefícios
- Plataforma dedicada para difração não ambiente
- Controle de temperatura de -190 °C a 2000 °C
- Sistema compacto e econômico
- Detector de contagem de fótons de alta velocidade
- Integração com câmaras de temperatura e pressão
- Ideal para pesquisa de materiais avançados
- Software completo para aquisição e análise
- Configuração flexível para diferentes aplicações
