Introdução técnica:

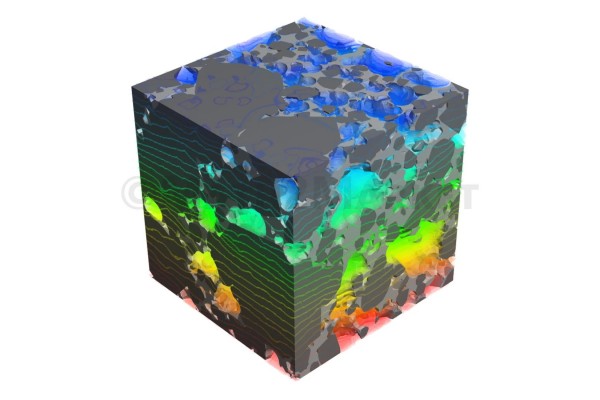

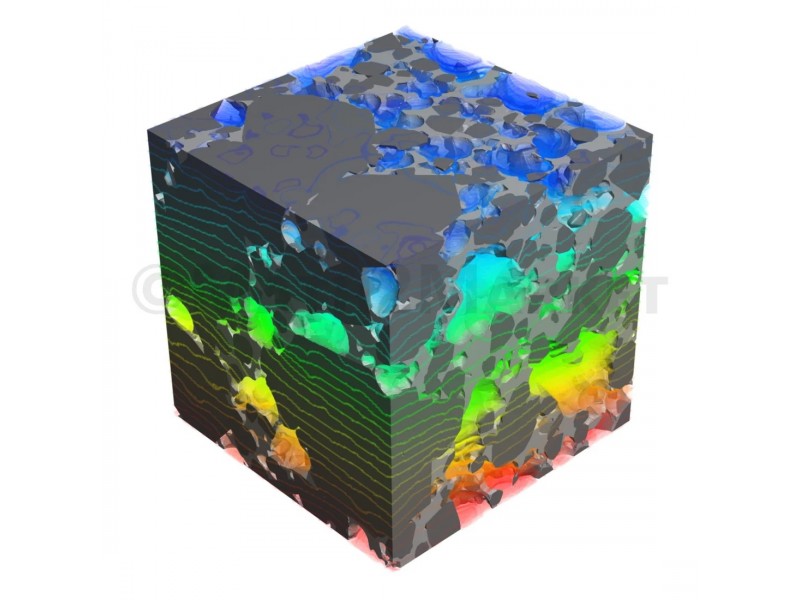

O módulo GeoDict ConductoDict realiza a simulação de condução térmica e elétrica em microestruturas tridimensionais, permitindo calcular a condutividade efetiva, distribuições de temperatura, densidade de corrente e campos elétricos em materiais porosos ou compósitos.
A partir de um modelo 3D segmentado, o usuário define condutividades de cada constituinte, aplica parâmetros experimentais como temperatura ou potencial nas fronteiras, e o módulo resolve os campos correspondentes para predizer propriedades como tensor de condutividade térmica ou elétrica.
Essa capacidade torna o ConductoDict uma ferramenta essencial para fluxos de simulação digital de condutividade em microestruturas complexas com GeoDict, oferecendo previsões confiáveis que complementam ou até substituem ensaios laboratoriais custosos.
Petrofísica Digital para caracterização avançada de reservatórios
Principais características:
- Cálculo do tensor de condutividade térmica efetiva, com materiais isotrópicos, transversamente isotrópicos ou ortotrópicos.
- Cálculo de condutividade elétrica efetiva, densidade de corrente, distribuição de potencial e campo elétrico, com suporte a contatos com resistência específica (contact resistance).
- Suporte a estruturas com até 256 diferentes constituintes, incluindo poros isolantes, matrizes metálicas ou minerais.
- Entrada: modelo 3D segmentado + condutividades de cada fase + parâmetros de contorno (temperatura/potencial). Output: tensor de condutividade, mapas de fluxo térmico ou corrente elétrica, visualização 3D integrada.
- Integração com módulos de pré-processamento e análise do ecossistema GeoDict: por exemplo, volumes gerados com ImportGeo-Vol, microestruturas analisadas com GrainFind ou FiberFind, exportadas para simulação de condutividade com ConductoDict.
Aplicações:
- Avaliação da condutividade térmica de materiais de isolamento, placas de MDF, estruturas metálicas microfundidas ou painéis compósitos.
- Determinação da condutividade elétrica e do fator de formação (formation factor) em rochas areníticas ou materiais porosos saturados para aplicações de geociências e petrofísica.
- Simulação da condutividade elétrica em camadas de difusão de gás (GDL) em células de combustível ou eletrodos de baterias sob diferentes níveis de compressão.
- Engenharia de materiais funcionais, como nanotubos de carbono, compósitos condutivos e sistemas multissólidos onde a distribuição de condutividade e interfaces é crítica.
- Preparação de gêmeos digitais para análise térmica e elétrica em aplicações industriais, permitindo comparar diferentes configurações estruturais antes da produção física.
